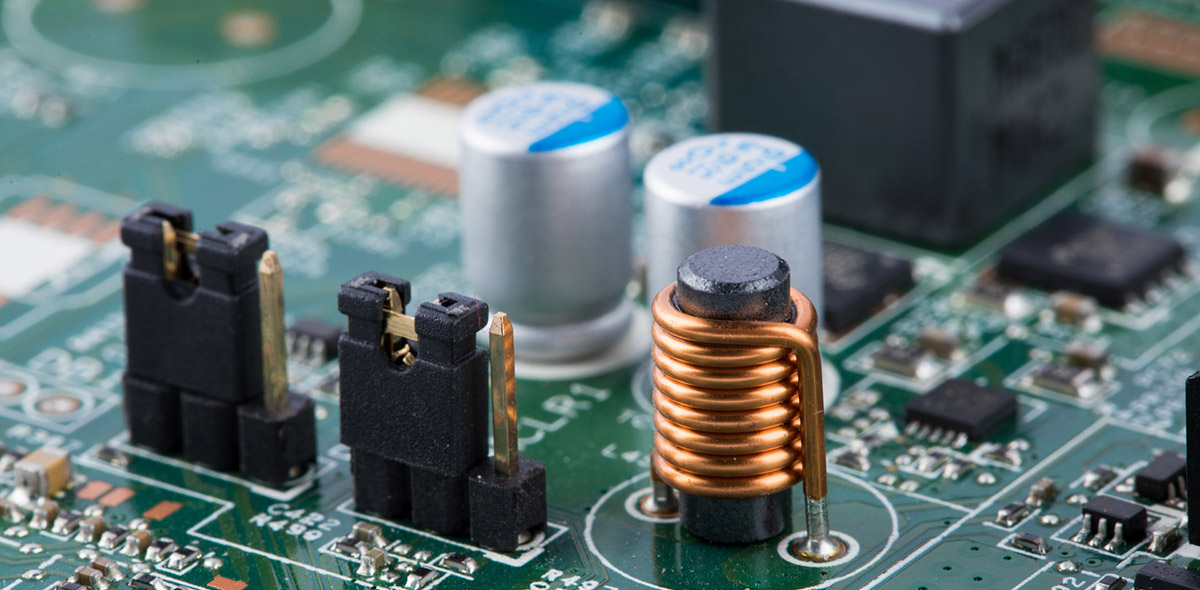

模块电源是一种将电能转换为特定电压和电流输出的电子设备，广泛应用于工业控制、通信设备、计算机系统、医疗仪器等领域。为了实现高效、稳定的能量转换与保护功能，模块电源内部通常包含多种关键元器件。本文将详细介绍模块电源中常见的核心元器件及其作用。

一、主控芯片（PWM控制器）

      主控芯片是模块电源的核心控制单元，负责生成脉宽调制（PWM）信号以控制开关管的导通与关断，从而调节输出电压或电流。它通常具备过流保护、过压保护、欠压锁定等功能。

二、功率开关器件

      功率开关器件是模块电源中的能量转换执行元件，主要完成电能的高频切换任务。根据电路结构不同，常用的功率开关器件包括：

      — MOSFET（金属氧化物场效应晶体管）：适用于高频率、低电压场合，具有较低的导通损耗。

      — IGBT（绝缘栅双极型晶体管）：适用于高电压、大电流场合，常用于DC/AC逆变器或高压电源模块。

      — 双极型晶体管（BJT）：在一些低成本或低频应用中仍有使用。

三、变压器与电感

      1. 变压器

      在隔离型模块电源中，变压器用于实现输入与输出之间的电气隔离，并进行电压变换。通过调整初级与次级绕组的匝数比，可以实现升压或降压功能。

      2. 电感

      电感主要用于滤波、储能和抑制电流突变。在Buck、Boost等非隔离拓扑中，电感是实现能量存储与平滑输出的关键元件。

四、整流与续流二极管

      1. 整流二极管

      整流二极管用于将交流电转换为直流电，常见于AC/DC模块电源中。高速恢复二极管（SR）、肖特基二极管（SBD）因其快速响应特性被广泛采用。

      2. 续流二极管

      在开关电源中，当功率开关关闭时，电感中的电流需要有续流通路，此时续流二极管提供回路，防止电压尖峰损坏开关器件。

五、滤波电容

      滤波电容用于稳定电压、吸收纹波和噪声，提高电源输出质量。常见的类型包括：

      — 电解电容：容量大，成本低，但寿命有限，适用于输入/输出滤波。

      — 陶瓷电容：高频特性好，用于去耦和高频滤波。

      — 薄膜电容：耐压高、稳定性好，常用于高压滤波场合。

六、光耦与反馈电路

      反馈电路用于监测输出电压或电流，并将信息反馈给主控芯片，形成闭环控制，确保输出稳定。常用的反馈方式包括：

      — 光耦隔离反馈：利用光耦合器实现输入与输出之间的电气隔离，提高安全性。

      — 电压基准与误差放大器：如TL431，常用于精确设定反馈电压阈值。

七、保护类元件

      为了提升电源模块的可靠性和安全性，通常会集成以下保护元件：

      — 保险丝 / 自恢复保险丝（PTC）：防止过流损坏电路。

      — 压敏电阻（MOV）：吸收浪涌电压，防止雷击或电网波动造成的损害。

      — TVS（瞬态电压抑制二极管）：用于静电放电（ESD）保护。

      — 温度传感器：检测模块温度，防止过热损坏。

八、辅助元件

      — 散热片 / 风扇：用于功率器件散热，确保模块长时间工作稳定。

      — PCB板与连接器：承载电路并实现模块内外部连接。

      — EMI滤波器：抑制电磁干扰，满足电磁兼容性（EMC）要求。

      模块电源的设计涉及多个关键元器件，它们协同工作以实现高效的能量转换、稳定的输出以及全面的安全保护。随着技术的发展，元器件不断向小型化、高效率、智能化方向演进，使得模块电源在性能、可靠性与适应性方面不断提升。
