浪涌电压冲击的防护器件按工作原理和应用场景可分为多种类型，以下从器件类型、核心参数、典型应用及选型要点展开说明：

一、主要防护器件类型及特性

1. 气体放电管（GDT/Gas Discharge Tube）

    · 工作原理：当两端电压超过击穿值时，内部气体电离形成导电通路，泄放浪涌能量。

    · 核心参数：

        - 击穿电压：100V~3000V（常见 470V、1500V）；

        - 通流容量：1kA~50kA（8/20μs 波形）；

        - 响应时间：≥100ns（较慢，适合一级防护）。

    · 典型应用：

        - 设备电源输入端（如 AC 220V 入口）、户外线缆接口；

        - 搭配 TVS 使用，作为一级泄放器件。

    · 选型要点：击穿电压需高于线路正常工作电压 1.5 倍，通流容量根据预期浪涌强度选择（如架空线路选 10kA 以上）。

2. 瞬态电压抑制二极管（TVS/Transient Voltage Suppressor）

    · 工作原理：反向击穿后以雪崩效应快速钳制电压，响应速度纳秒级。

    · 核心参数：

        - 击穿电压：5V~600V（分单向 / 双向，双向适合交流电路）；

        - 峰值功率：100W~5000W（常见 500W、1500W）；

        - 响应时间：＜1ns（快速响应，适合二级防护）。

    · 典型应用：

        - 模块电源输入级、IC 芯片引脚保护；

        - 与 GDT 配合，钳制浪涌残压至安全范围（如将残压从 1500V 钳制到 600V 以下）。

    · 选型要点：击穿电压需高于工作电压 10%~20%，峰值功率需匹配预期浪涌能量（如 220V 电路选 1500W 以上）。

3. 金属氧化物压敏电阻（MOV/Metal Oxide Varistor）

    · 工作原理：基于氧化锌颗粒的非线性特性，电压超过阈值时电阻骤降，泄放电流。

    · 核心参数：

        - 压敏电压：10V~1800V（以 1mA 电流下的电压表征）；

        - 通流容量：100A~50kA（8/20μs 波形）；

        - 响应时间：＜25ns（介于 GDT 和 TVS 之间）。

    · 典型应用：

        - 电源适配器输入端、家电防雷保护；

        - 可单独使用（小功率场景）或与 TVS 并联（大功率场景）。

    · 选型要点：压敏电压 = 工作电压 ×1.8~2.2 倍，通流容量需考虑浪涌次数（多次冲击后性能衰减）。

4. 陶瓷气体放电管（CGDT/Ceramic Gas Discharge Tube）

    · 工作原理：与 GDT 类似，但采用陶瓷封装，体积更小，响应更快。

    · 核心参数：

        - 击穿电压：100V~600V；

        - 通流容量：1kA~10kA；

        - 响应时间：＜100ns（优于传统 GDT）。

    · 典型应用：

        - 信号线路防护（如 RJ45、RS485 接口）；

        - 芯片级保护（如 USB 接口、HDMI 接口）。

    · 选型要点：击穿电压需高于信号电平峰值（如 RS485 选 150V~200V）。

5. 固态放电管（Solid State GDT）

    · 工作原理：基于半导体雪崩效应，无气体电离过程，可靠性更高。

    · 核心参数：

        - 击穿电压：50V~600V；

        - 通流容量：100A~5kA；

        - 响应时间：＜10ns（接近 TVS）。

    · 典型应用：

        - 精密仪器电源防护、汽车电子电路；

        - 替代传统 GDT，避免气体放电导致的续流问题。

    · 选型要点：适用于对响应速度和可靠性要求高的场景（如医疗设备）。

6. 多层压敏电阻（MLV/Multi-Layer Varistor）

    · 工作原理：多层陶瓷结构，兼具压敏电阻和电容特性，高频特性好。

    · 核心参数：

        - 击穿电压：6V~200V；

        - 通流容量：10A~100A（适合微秒级脉冲）；

        - 寄生电容：10pF~1000pF（需匹配信号频率）。

    · 典型应用：

        - 高速信号线防护（如 USB 3.0、HDMI 2.0）；

        - 芯片电源引脚滤波与浪涌保护（并联在 IC 电源端）。

    · 选型要点：寄生电容需小于信号线路允许的最大电容（如 USB 3.0 要求＜10pF）。

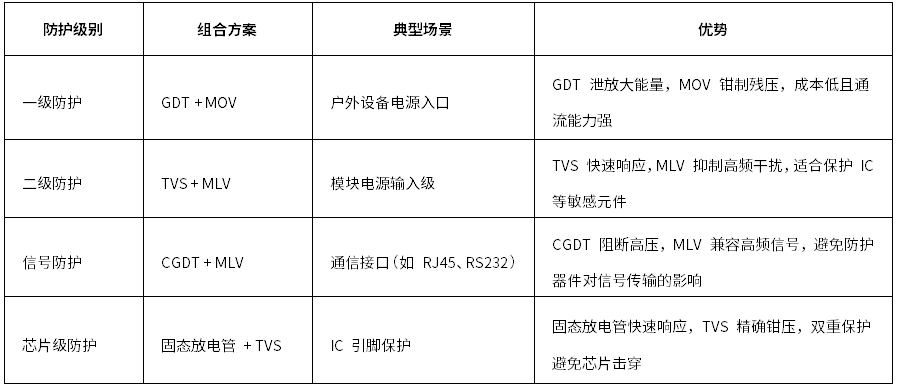

二、防护器件的组合应用策略

三、选型与设计关键要点

电压匹配原则：

    · 防护器件的击穿电压需高于线路正常工作电压的 1.2~1.5 倍（如 220V 交流电路选压敏电压 470V 的 MOV）；

    · 直流电路中，TVS 的击穿电压需大于工作电压的 1.1 倍（如 5V 电路选 6.8V TVS）。

通流容量计算：

    · 根据 IEC 61000-4-5 标准，典型浪涌波形为 1.2/50μs（电压波）和 8/20μs（电流波）；

    · 通流容量需满足：单次浪涌能量（J）= 0.5 × 峰值电流（A）× 峰值电压（V）× 脉宽（s），器件额定能量需大于计算值的 2 倍。

响应时间配合：

    · 多级防护中，前级器件（如 GDT）响应时间可较慢，后级器件（如 TVS）需更快，避免前级未动作时后级先击穿；

    · 信号线路防护需选择响应时间＜1ns 的器件（如 TVS、MLV），防止信号失真。

PCB 布局要点：

    · 防护器件需靠近被保护接口放置，走线短而粗（线宽≥2mm），避免形成电感；

    · GDT、MOV 等大电流器件需单独设计泄放路径，与信号线隔离≥5mm。

四、典型失效模式与应对

    · GDT 失效：多次冲击后内部气体耗尽，击穿电压升高，需定期更换（建议每年检测）；

    · MOV 老化：长期工作在交流电压下，漏电流增大，最终短路，可串联热熔断器（如温度保险丝）防止起火；

    · TVS 击穿：超过额定功率时发生永久性短路，可并联限流电阻（如 10Ω~100Ω）限制电流。

      通过合理选型与组合设计，防护器件可有效将浪涌电压抑制在安全范围内（如将 2000V 浪涌钳制至 100V 以下），保护后级电路免受损害。
